傳統的工票為條碼菲，借助于條碼技術，將每道工序用條碼表示，工人在完成加工時剪下相應工序的菲票，下班后統一上交，專員用掃描設備將條碼掃描進電腦，電腦根據條碼的信息記錄工人的生產內容和生產數量，并計算出工資。一般情況下，第二天才能知道前一天的生產進度。



電子工票采用RFID無線射頻識別技術，將工人生產的數量和內容直接通過IC/ID卡的讀寫設備發送到電腦，并記錄工人完成的數量和耗時，通過485總線或zigbee無線的方式傳輸至后臺或云平臺，對分析車間流水情況，工人效率等功能，具有實時、快捷、準確、環保、提高生產效率等作用。

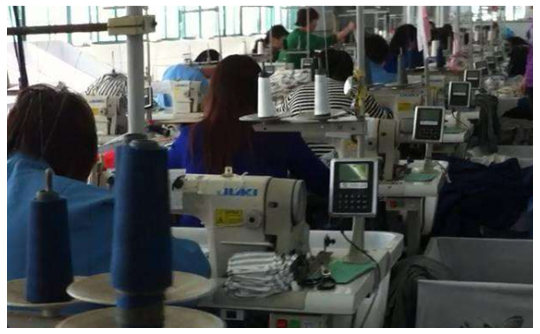

圖1 車間現場



傳統制造行業市場競爭日益激烈，客戶對企業的要求也越來越高，訂單由原來的品種單一、大批量特征向著“小單快返”的趨勢快速轉變。市場趨勢的劇變，對企業的生產經營模式、精細化管控能力提出更高要求。由于電子工票需要安裝在各個工位上，用于統計各個員工的生產效率與狀態，但由于工廠環境的差異性很大，通過485或其他有線傳輸的方式進行部署和安裝難度較大，而對于一些傳統工廠的升級更是增加了難度。



通過無線通訊，如Zigbee、LoRa等通訊方式，進行數據傳輸，能夠大大減少工廠布線的環境影響，假若工廠后續需要增加或減少機位，通過無線方式也能夠靈活進行入網和退網功能，不必浪費不必要的時間和人工成本。

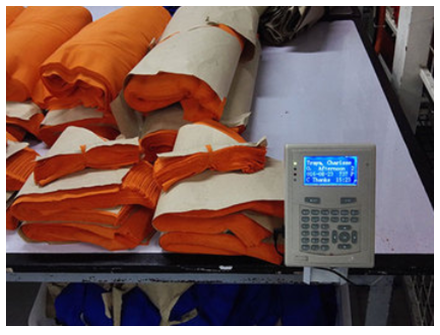

圖2 無線傳輸方式的電子工票終端



目前傳統工廠的智能化改造對無線傳輸技術的需求越來越廣，如何使用無線傳輸技術，它為什么能夠取代傳統的有線傳輸方式呢？



1.無線傳輸的簡易性，安裝十分快速簡單，可以極大的減少鋪設管道和布線等繁瑣工作；



2.無線傳輸的靈活性，無線終端的接入，可以擺脫網線的束縛，更靈活更方便，與有線網絡相比有無可比擬的優越性。設備可以靈活移動，或者方便的調整安裝位置，使無線網絡達到有線網絡不易覆蓋的區域；



3.無線傳輸的綜合成本較低。無線組網的方式能夠減少布線的費用，在需要頻繁移動和變化的動態環境之中，無線傳輸有著不可替代的價值和優勢；



4.無線傳輸的拓展能力強。無線傳輸的方式更方便拓展，可以根據具體應用需要，隨意增加無線設備，同時增加無線終端的接入和使用量。

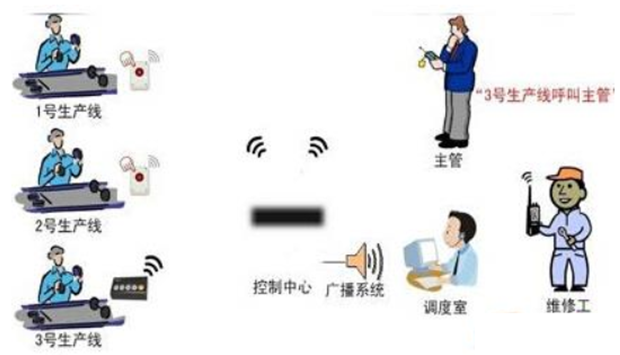

圖3 無線化工廠



ZM32是由廣州致遠電子團隊設計的一款基于Silicon Labs EFR32MG1系列芯片設計的高性能ZigBee透傳模塊，模塊有著強大硬件性能，高達19dBm的發射功率和-99dBm的接收靈敏度保證了模塊的穿墻能力和超過3.3公里的視距通信距離。在Mesh組網方面，模塊在百秒以內即可完成100臺設備的自組網，且支持短地址、長地址、數據幀地址三種通信方式動態切換，使用更加靈活。在傳統工廠無線化改造上，ZM32模塊能夠發揮自身強大的優勢，幫助客戶實現快速改造，數據可靠，數據匯總分析等多種功能。





圖4 ZM32模塊
